카오디오 클라리언(DB356)에 오디오 RCA 무출력 단자 만들기

2008. 3. 8. 20:19 작성

2025.2.23 일 옮김



카오디오 클라리언 DB356 무출력 단자 만들기.

(사진첨부하려고보니 액티브 깔라는 ...팝업! 눌렀더니 날아갔네? ~ 이럴때 나오는 소리는 생략)



앰프를 자신의 차량에 추가시 카오디오가 무출력 단자가 있어야 좋은 음질을 증폭하여 들을수

있습니다.

그러나 위 제품의 경우 후방용 서브우퍼 무출력단자만 나와있어서 4채널 앰프를 쓰고 전,후방

모두 증폭하여 듣기 위해서는 무출력 단자를 만들어야 합니다.



다행히 위 클라리언 DB356 제품은 음질도 좋고 PCB에 깔끔하고 선명하게 글씨가 적혀있어

회로를 보고 찾아야 하는 번거로움은 없습니다.



이번에 앰프를 추가하려고 무출력단자를 만드는 작업을 했습니다.





재료는

1. RCA 잭 암놈(참고로 배선에 연결할수있는 잭을 구입하면 더 편하고 좋습니다.)

   금도금 된것을 쓰면 부식이나 음질면에서 좋습니다.



2. 배선재 1심 혹은 2심 실드선.

   (십여년전 앰프제작시 쓰던 선이 남아있어 활용하였습니다-벨덴 1심 실드선임)

3. 수축튜브 약간

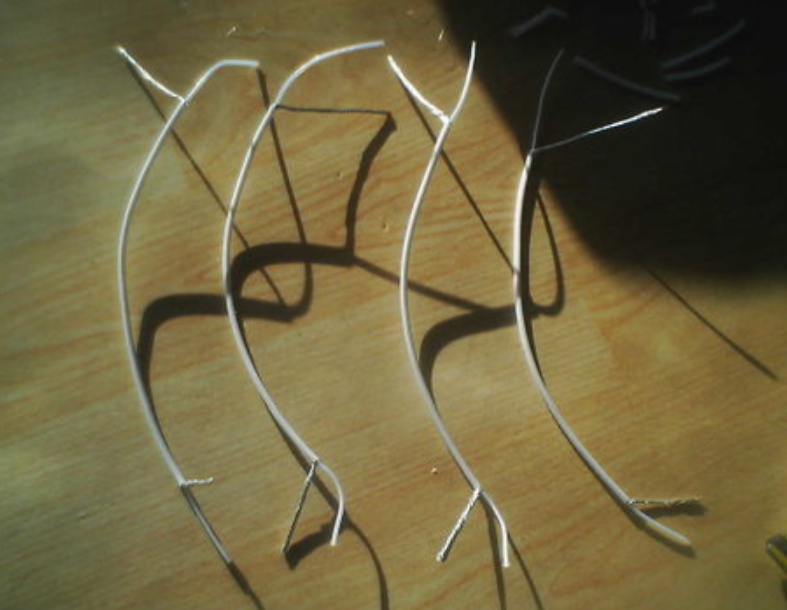

이 선재는 벨덴 1심 쉴드선으로 피복이 테프론 재질이라서 정말 자르기도 힘들고 작업이~~~~~어려움.











       접지 단자도 연결.





     SOLDRING POINT VIEW













      이제 RCA 단자 벨덴 선재에 연결~





    선재에 RCA단자 연결 완료





  작업시 앰프에 연결될 RCA선을 직접 납땜하는것도 방법이고, 소형 알미늄 케이스에 RCA잭을

  4개 모두 너트로 조여 작업하면 노이즈나 외관상 훨씬 좋겠으나 나중에 오디오 업글시 다시 작업

  해야하는 불편함이 있어 따로 작업하였습니다.



무출력 카오디오 RCA출력단자 만들기 완성
